數字式傳感器分類和特點

更新時間：2014-11-01 11:56:23

應用介紹

文摘：

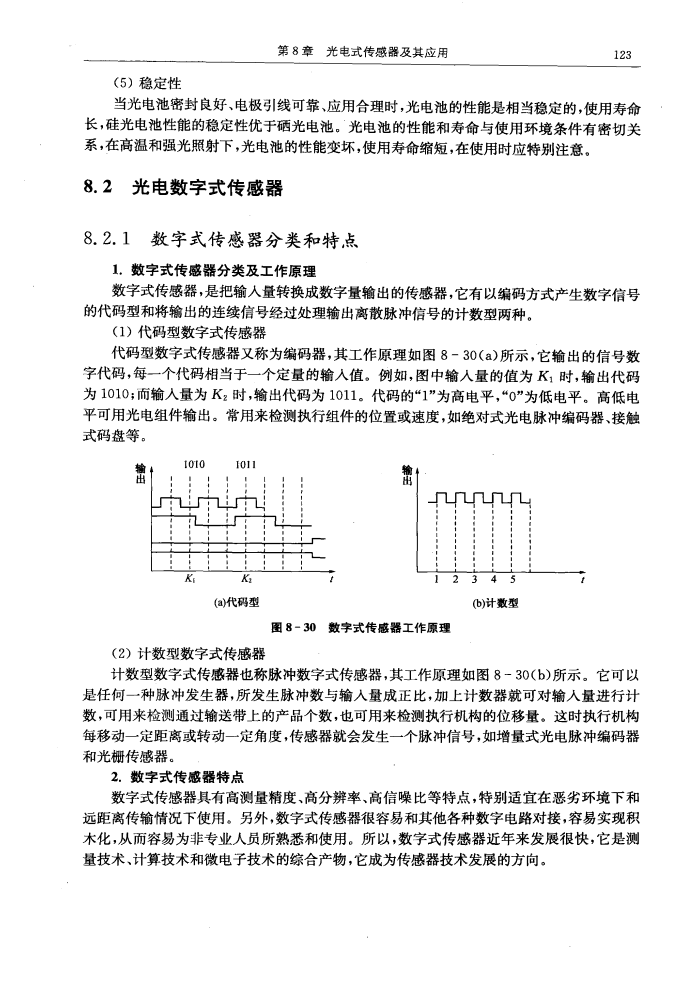

8. 2. 1數字式傳感器分類和特點

1.數字式傳感器分類及工作原理

數字式傳感器，是把輸人量轉換成數字量輸出的傳感器，它有以編碼方式
產生數字信號 的代碼型和將輸出的連續信號經過處理輸出離散脈沖信號的
計數型兩種。

(1)代碼型數字式傳感器

代碼型數字式傳感器又稱為編碼器，其工作原理如圖8-30(a)所示，它輸出的
信號數 字代碼，每一個代碼相當于一個定量的輸人值。例如，圖中輸人量
的值為K1時，輸出代碼為1010;命輸人量為Kz時,輸出代碼為1011.代碼的“I”
為高電平，“0”為低電平。高低電 平可用光電組件輸出。常用來檢測執行組
件的位置或速度，如絕對式光電脈沖編碼器、接觸式碼盤等。
